圆柱滚子轴承
高径向承载，套圈可分离 — 适用于主轴、电机及重径向载荷齿轮箱。
圆柱滚子轴承
高径向承载，套圈可分离 — 适用于主轴、电机及重径向载荷齿轮箱。
高径向载荷刚性支撑
轴承概览与尺寸
产品概览 · 系列摘要 · 关键尺寸
高径向承载，内外圈可分离 — 适用于主轴、电机及齿轮箱。

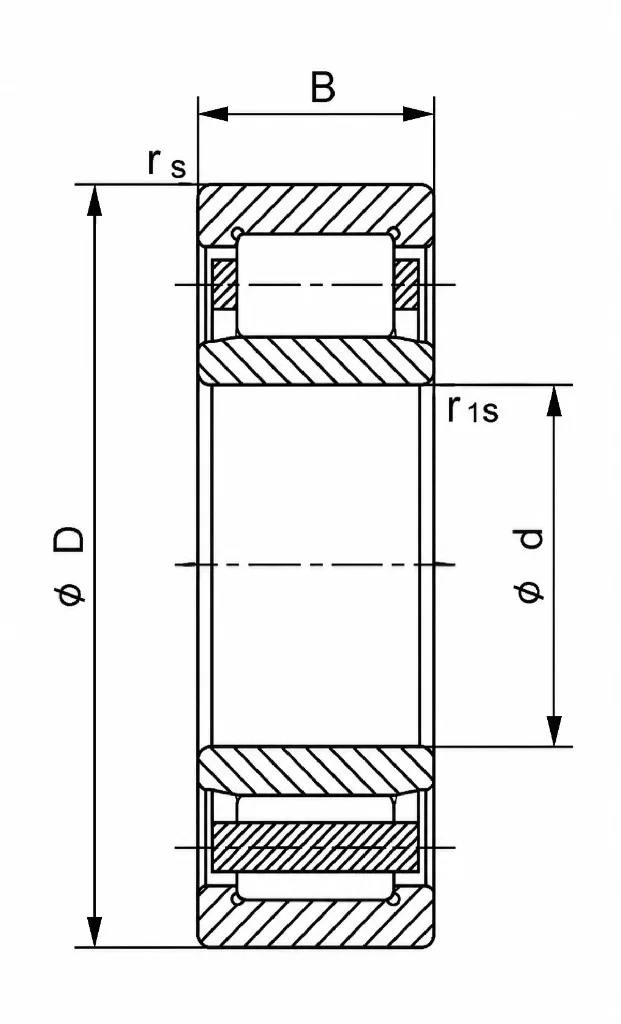

主要尺寸
- d内径
- D外径
- B宽度
- Fw滚子直径（参考）
轴承系列
- NU内圈无挡边，可分离
- NJ内圈单挡边
- NUP双侧定位挡边
- N内圈无挡边（无内圈挡边型）
NU 系列圆柱滚子12 个型号
| 轴承型号 | 主要尺寸 (mm) | 额定载荷 (kN) | 重量 (kg) | ||||
|---|---|---|---|---|---|---|---|
| 内径d | 外径D | 宽度B | 滚子直径Fw | 动载荷 | 静载荷 | ||
| NU204 | 20 | 47 | 14 | 27.0 | 25.5 | 23.8 | 0.12 |
| NU205 | 25 | 52 | 15 | 31.5 | 32.5 | 31.5 | 0.16 |
| NU206 | 30 | 62 | 16 | 38.0 | 43.8 | 44.0 | 0.23 |
| NU208 | 40 | 80 | 18 | 49.0 | 59.6 | 62.0 | 0.39 |
| NU210 | 50 | 90 | 20 | 59.0 | 73.5 | 76.5 | 0.51 |
| NU212 | 60 | 110 | 22 | 71.0 | 97.5 | 102.0 | 0.74 |
| NU214 | 70 | 125 | 24 | 82.5 | 127.0 | 140.0 | 1.06 |
| NU216 | 80 | 140 | 26 | 90.0 | 153.0 | 168.0 | 1.41 |
| NU220 | 100 | 180 | 34 | 118.0 | 251.0 | 290.0 | 3.23 |
| NU224 | 120 | 215 | 40 | 138.0 | 406.0 | 490.0 | 5.87 |
| NU311 | 55 | 120 | 29 | 77.0 | 145.0 | 162.0 | 1.84 |
| NU314 | 70 | 150 | 35 | 98.0 | 208.0 | 243.0 | 2.87 |
NU、NJ、NUP、N 系列，钢制或黄铜保持架；可选 EM 实体黄铜保持架型。
尺寸、密封及精度等级因后缀而异（如 -2RS、-ZZ）。请联系我们获取完整目录或 OEM 规格。
