产品目录
外球面带座轴承
带座外球面轴承，安装简便，适应轴偏斜 — 适用于输送机、风机及农机传动。
外球面带座轴承
带座外球面轴承，安装简便，适应轴偏斜 — 适用于输送机、风机及农机传动。
带座安装调心
轴承概览与尺寸
产品概览 · 系列摘要 · 安装尺寸
铸铁或冲压钢带座配调心外球面轴承，适用于输送机、风机及农机传动。
主要尺寸
- d轴径 / 内径
- a中心高（带座）
- e安装中心距
- Bi外球面轴承宽度
带座系列
- UCP带座（底脚安装）
- UCF四螺栓法兰座

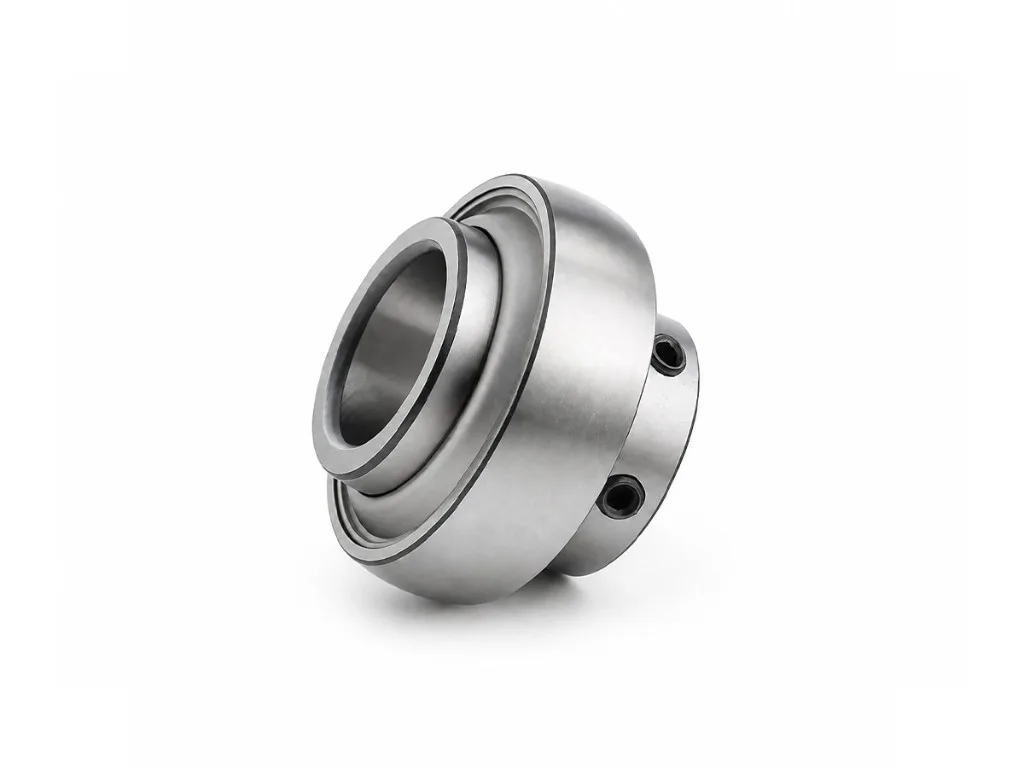

- UC外球面轴承（无座）
- UCT拉紧座
UCP 系列带座11 个型号
| 单元型号 | 主要尺寸 (mm) | 重量 (kg) | ||||
|---|---|---|---|---|---|---|
| 内径d | 中心高a | 安装距e | 外圈宽度Bi | 座体宽度w | ||
| UCP201 | 12 | 30.2 | 38.0 | 15.9 | 55 | 0.60 |
| UCP202 | 15 | 33.3 | 40.0 | 17.0 | 60 | 0.68 |
| UCP204 | 20 | 40.0 | 49.2 | 19.1 | 66 | 0.78 |
| UCP205 | 25 | 44.4 | 55.6 | 20.6 | 71 | 0.97 |
| UCP206 | 30 | 48.3 | 61.9 | 23.8 | 83 | 1.30 |
| UCP207 | 35 | 53.2 | 63.5 | 25.4 | 83 | 1.54 |
| UCP208 | 40 | 60.2 | 71.5 | 30.2 | 93 | 1.89 |
| UCP210 | 50 | 71.4 | 79.4 | 34.1 | 101 | 2.54 |
| UCP212 | 60 | 79.4 | 92.1 | 41.4 | 118 | 3.70 |
| UCP214 | 70 | 85.7 | 105.4 | 47.6 | 130 | 4.90 |
| UCP216 | 80 | 95.2 | 111.4 | 53.1 | 140 | 6.08 |
铸铁或冲压钢带座；UC 外球面轴承，顶丝或偏心套锁紧。可选 2RS 密封。
尺寸 d、a、e、Bi、w 以目录为准。锁紧方式、密封选项及 OEM 带座请联系我们。
